Diseño Completamente al Azar

1. Diseño completamente aleatorizado (DCA)

El diseño más sencillo desde el punto de vista de la asignación de unidades experimentales a los tratamientos.

Supuestos:

1. Distribución normal de residuos
2. Homogeneidad de varianzas
3. Observaciones independientes

Ventajas:

• Simplicidad
• Evita hacer suposiciones estadísticas dudosas.
• Pocas violaciones de los supuestos.
• El análisis estadístico es sencillo.

Desventaja:

• Falta de precisión o incapacidad para estimar con precisión los efectos del tratamiento.

Paquetes

# (install &) load packages
pacman::p_load(
  conflicted,
  desplot,
  emmeans,
  ggtext,
  multcomp,
  multcompView,
  tidyverse,
  lme4)

# handle function conflicts
conflicts_prefer(dplyr::filter)

[conflicted] Will prefer dplyr::filter over any other package.

conflicts_prefer(dplyr::select)

[conflicted] Will prefer dplyr::select over any other package.

Base de datos

Este ejemplo procede del “Ejemplo 4.3” del material didáctico “Métodos cuantitativos en biociencias (3402-420)” del Prof. Dr. Hans-Peter Piepho. Considera los datos publicados en la p.52 de Mead, Curnow, y Hasted (2002) de un ensayo de rendimiento con melones. El ensayo tenía 4 variedades de melón (variedad). Cada variedad se probó en seis parcelas de campo. La asignación de los tratamientos (variedades) a las unidades experimentales (parcelas) fue completamente al azar. Así, el experimento se planteó como un diseño completamente aleatorizado (DCA).

# data is available online:
path <- "https://raw.githubusercontent.com/SchmidtPaul/dsfair_quarto/master/data/Mead1993.csv"

dat <- read_csv(path) # use path from above

Rows: 24 Columns: 4
── Column specification ────────────────────────────────────────────────────────
Delimiter: ","
chr (1): variety
dbl (3): yield, row, col

ℹ Use `spec()` to retrieve the full column specification for this data.
ℹ Specify the column types or set `show_col_types = FALSE` to quiet this message.

head(dat)

# A tibble: 6 × 4
  variety yield   row   col
  <chr>   <dbl> <dbl> <dbl>
1 v1       25.1     4     2
2 v1       17.2     1     6
3 v1       26.4     4     1
4 v1       16.1     1     4
5 v1       22.2     1     2
6 v1       15.9     2     4

Formato

Antes de nada, la variedad de columna debe codificarse como un factor, ya que R por defecto la codifica como una variable de carácter. Hay múltiples maneras de hacer esto - aquí hay dos:

dat <- dat %>%
  mutate(variety = as.factor(variety))

dat <- dat %>%
  mutate(across(variety, ~ as.factor(.x)))

Distribución de los tratamientos

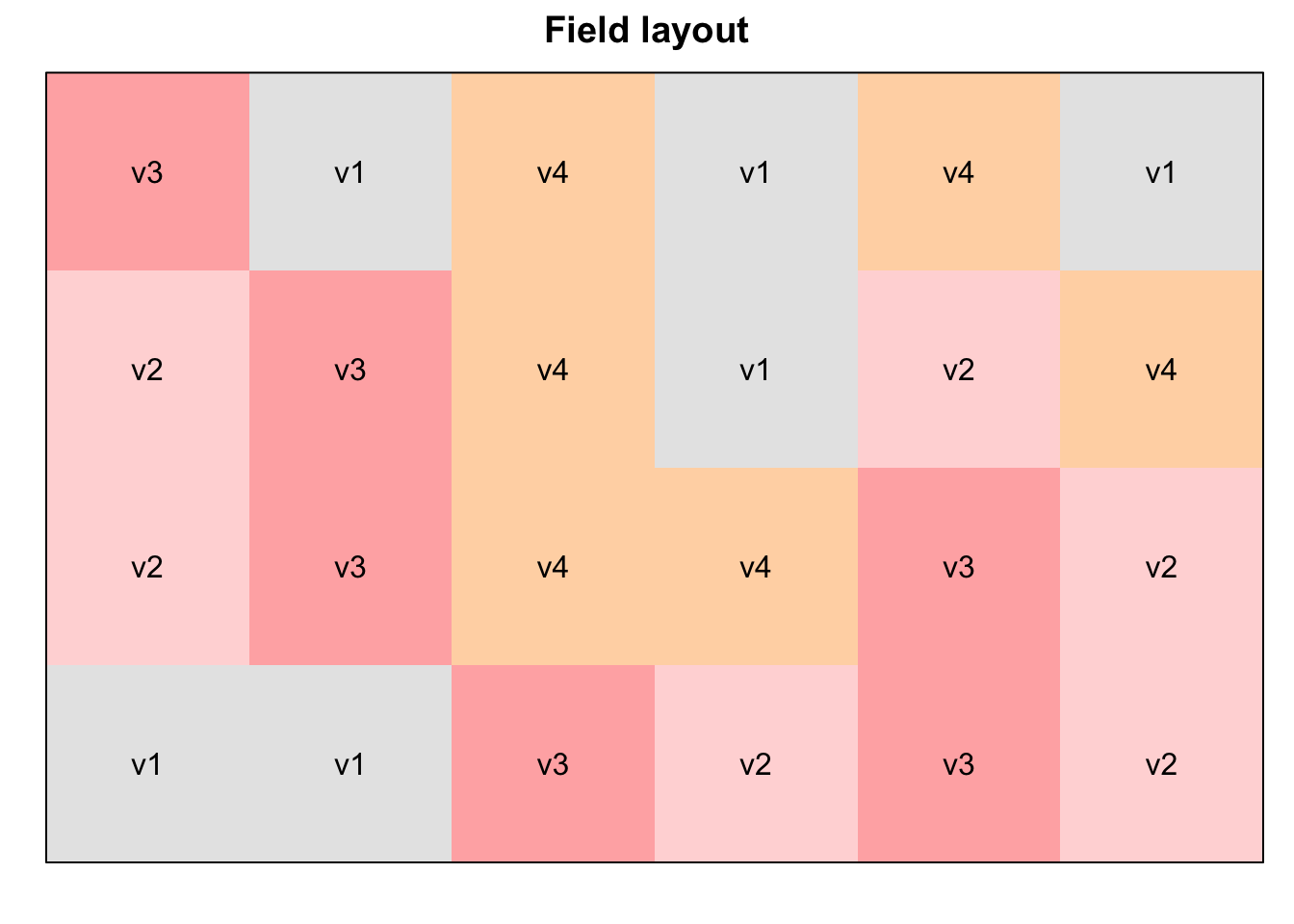

Dado que se trata de un experimento que se estableció con un determinado diseño experimental (= un diseño completamente aleatorizado; DCA) - tiene sentido obtener también un plano de campo. Esto se puede hacer a través de desplot() de {desplot}:

desplot(
  data = dat,
  flip = TRUE, # row 1 on top, not on bottom
  form = variety ~ col + row, # fill color per variety
  text = variety, # variety names per plot
  cex = 1, # variety names: font size
  main = "Field layout", # plot title
  show.key = FALSE # hide legend
  )

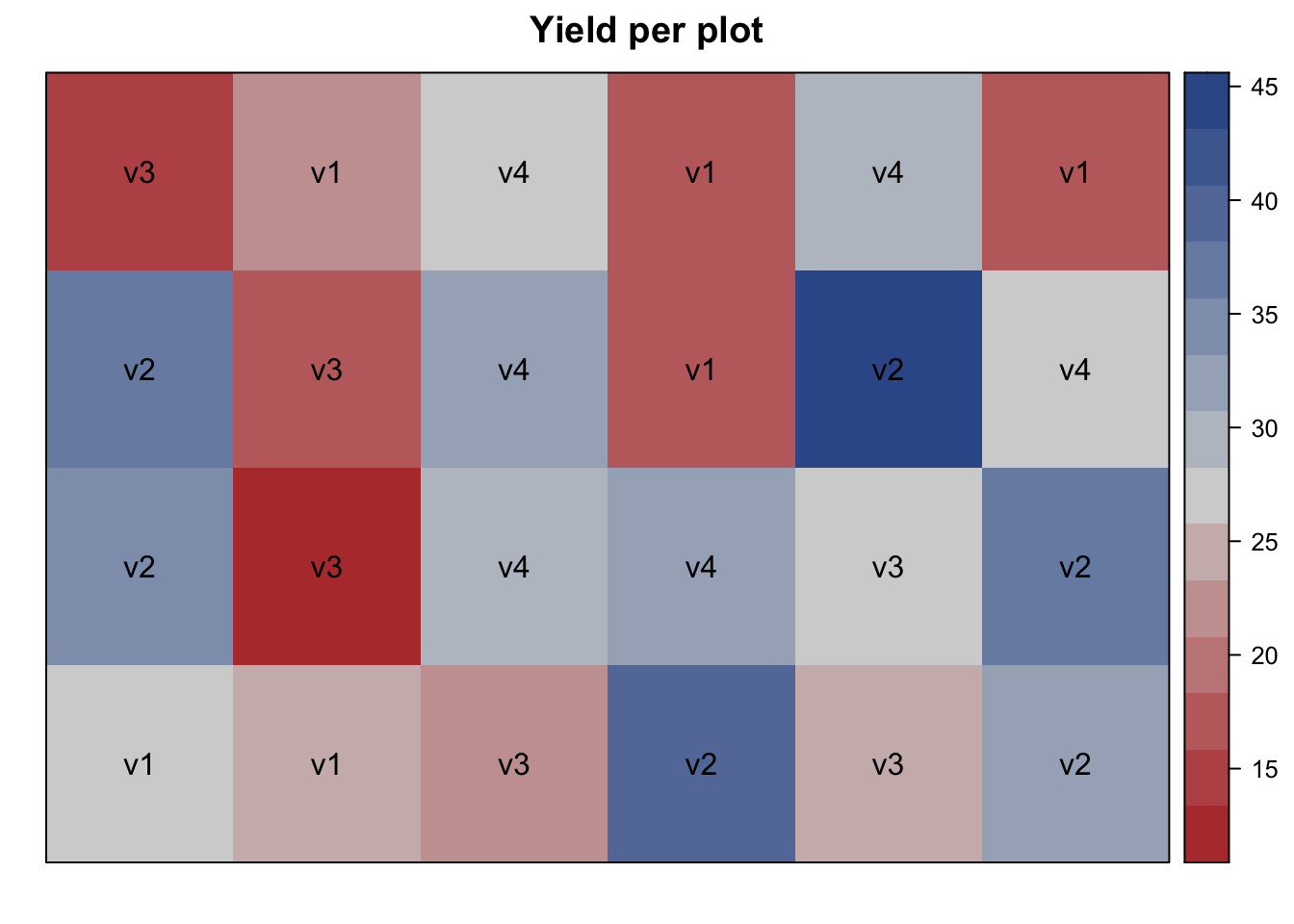

desplot(
  data = dat,
  flip = TRUE, # row 1 on top, not on bottom
  form = yield ~ col + row, # fill color per variety
  text = variety, # variety names per plot
  cex = 1, # variety names: font size
  main = "Yield per plot", # plot title
  show.key = FALSE # hide legend
  )

Modelo

Por último, podemos decidir ajustar un modelo lineal con el rendimiento como variable de respuesta y efectos (fijos) de variedad.

mod <- lm(yield ~ variety, data = dat)

ANOVA

Basándonos en nuestro modelo, podemos realizar un ANOVA:

ANOVA <- anova(mod)
ANOVA

Analysis of Variance Table

Response: yield
          Df  Sum Sq Mean Sq F value    Pr(>F)
variety    3 1291.48  430.49  23.418 9.439e-07 ***
Residuals 20  367.65   18.38
---
Signif. codes:  0 '***' 0.001 '**' 0.01 '*' 0.05 '.' 0.1 ' ' 1

Comparación de medias

Además de un ANOVA, también se pueden comparar las medias de rendimiento ajustadas entre variedades mediante pruebas post hoc (prueba t, prueba de Tukey, etc.).

mean_comp <- mod %>%
  emmeans(specs = ~ variety) %>% # adj. mean per variety
  cld(adjust = "Tukey", Letters = letters) # compact letter display (CLD)

Note: adjust = "tukey" was changed to "sidak"
because "tukey" is only appropriate for one set of pairwise comparisons

mean_comp

 variety emmean   SE df lower.CL upper.CL .group
 v3        19.5 1.75 20     14.7     24.3  a
 v1        20.5 1.75 20     15.7     25.3  a
 v4        29.9 1.75 20     25.1     34.7   b
 v2        37.4 1.75 20     32.6     42.2    c

Confidence level used: 0.95
Conf-level adjustment: sidak method for 4 estimates
P value adjustment: tukey method for comparing a family of 4 estimates
significance level used: alpha = 0.05
NOTE: If two or more means share the same grouping symbol,
      then we cannot show them to be different.
      But we also did not show them to be the same.

Tenga en cuenta que si desea ver los contrastes/diferencias individuales subyacentes entre medias ajustadas, simplemente añada details = TRUE a la sentencia cld(). Además, consulte el artículo de resumen “Visualización compacta de letras”.

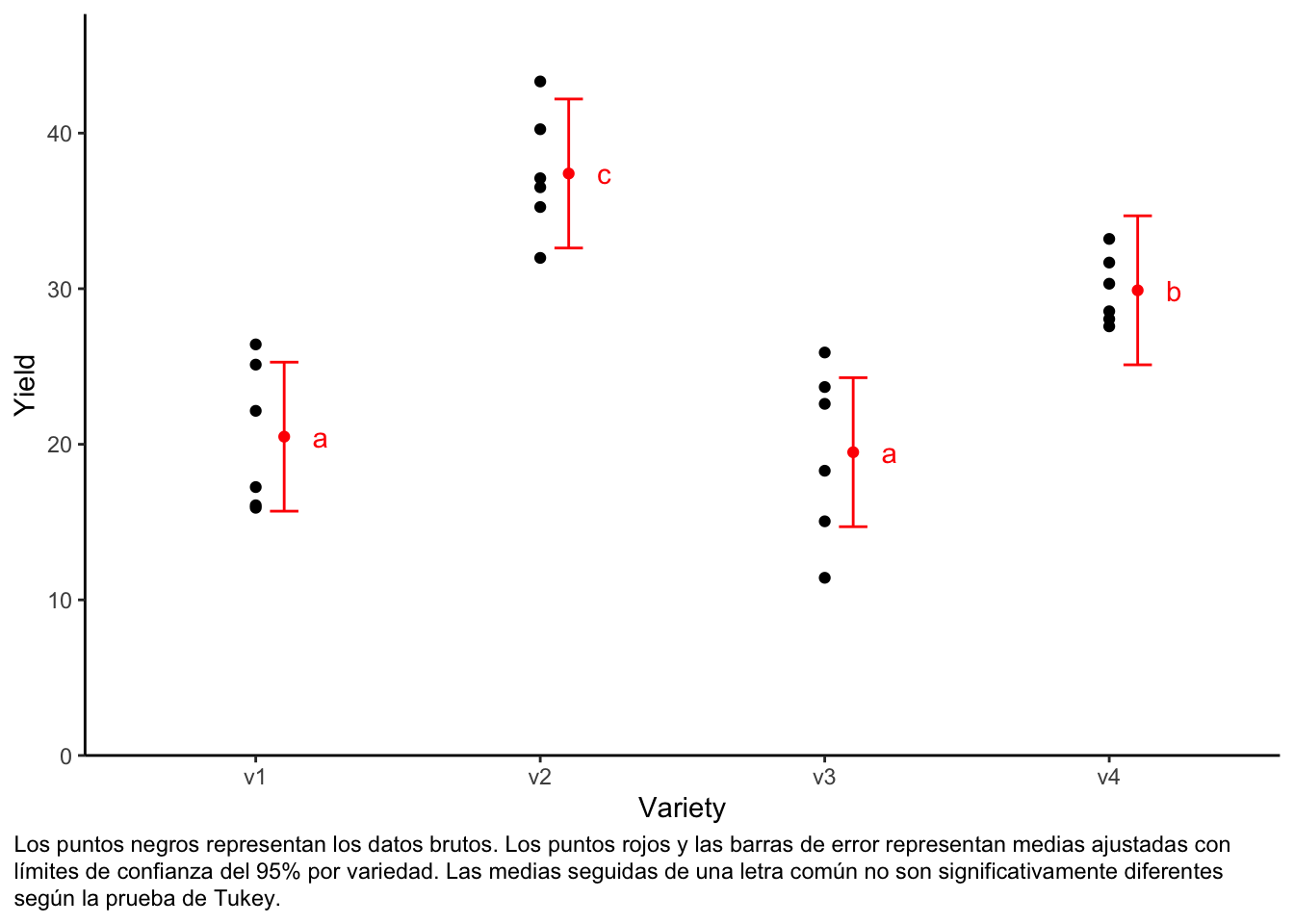

Por último, podemos crear un gráfico que muestre tanto los datos brutos como los resultados, es decir, las comparaciones de las medias ajustadas que se basan en el modelo lineal.

my_caption <- "Los puntos negros representan los datos brutos. Los puntos rojos y las barras de error representan medias ajustadas con límites de confianza del 95% por variedad. Las medias seguidas de una letra común no son significativamente diferentes según la prueba de Tukey."

ggplot() +
  aes(x = variety) +
  # black dots representing the raw data
  geom_point(
    data = dat,
    aes(y = yield)
  ) +
  # red dots representing the adjusted means
  geom_point(
    data = mean_comp,
    aes(y = emmean),
    color = "red",
    position = position_nudge(x = 0.1)
  ) +
  # red error bars representing the confidence limits of the adjusted means
  geom_errorbar(
    data = mean_comp,
    aes(ymin = lower.CL, ymax = upper.CL),
    color = "red",
    width = 0.1,
    position = position_nudge(x = 0.1)
  ) +
  # red letters
  geom_text(
    data = mean_comp,
    aes(y = emmean, label = str_trim(.group)),
    color = "red",
    position = position_nudge(x = 0.2),
    hjust = 0
  ) +
  scale_x_discrete(
    name = "Variety"
  ) +
  scale_y_continuous(
    name = "Yield",
    limits = c(0, NA),
    expand = expansion(mult = c(0, 0.1))
  ) +
  theme_classic() +
  labs(caption = my_caption) +
  theme(plot.caption = element_textbox_simple(margin = margin(t = 5)),
        plot.caption.position = "plot")

Para calcular la heredabilidad y los Best Linear Unbiased Estimators (BLUE) en R, puedes seguir los pasos que se detallan a continuación. Utilizaremos el paquete lme4 para ajustar un modelo de efectos mixtos y obtener las estimaciones necesarias.

Cálculo de la Heredabilidad

La heredabilidad en sentido amplio se puede estimar como la proporción de la varianza genética (entre variedades) sobre la varianza total (varianza genética + varianza residual). Para esto, ajustaremos un modelo mixto donde la variedad se considere como un efecto aleatorio.

Cálculo de BLUEs

Los BLUEs se obtienen cuando tratamos los efectos de la variedad como fijos en un modelo lineal. En el contexto del diseño completamente aleatorizado (DCA), los BLUEs son simplemente las medias ajustadas (predicciones) para cada variedad.

Ejemplo

# Ajustar el modelo mixto para calcular la heredabilidad
library(lme4)

mod_mixed <- lmer(yield ~ (1|variety), data = dat)

# Resumen del modelo para obtener las varianzas
summary(mod_mixed)

Linear mixed model fit by REML ['lmerMod']
Formula: yield ~ (1 | variety)
   Data: dat

REML criterion at convergence: 144.9

Scaled residuals:
     Min       1Q   Median       3Q      Max
-1.95560 -0.58695 -0.03299  0.77728  1.48538

Random effects:
 Groups   Name        Variance Std.Dev.
 variety  (Intercept) 68.68    8.288
 Residual             18.38    4.288
Number of obs: 24, groups:  variety, 4

Fixed effects:
            Estimate Std. Error t value
(Intercept)   26.820      4.235   6.333

# Extraer las varianzas para calcular la heredabilidad
var_comp <- as.data.frame(VarCorr(mod_mixed))
var_genetic <- var_comp$vcov[1]  # Varianza genética (entre variedades)
var_residual <- var_comp$vcov[2] # Varianza residual

# Calcular la heredabilidad en sentido amplio (H^2)
H2 <- var_genetic / (var_genetic + var_residual)
H2

[1] 0.7888692

Calcular los BLUEs

Si la variedad es un efecto fijo, los BLUEs coinciden con las medias ajustadas obtenidas en tu código anterior. Sin embargo, si quieres obtener los BLUEs explícitamente:

# Ajustar un modelo con efectos fijos para la variedad
mod_fixed <- lm(yield ~ variety, data = dat)

# Obtener los BLUEs
BLUEs <- emmeans(mod_fixed, ~ variety)
BLUEs

 variety emmean   SE df lower.CL upper.CL
 v1        20.5 1.75 20     16.8     24.1
 v2        37.4 1.75 20     33.8     41.1
 v3        19.5 1.75 20     15.8     23.1
 v4        29.9 1.75 20     26.2     33.5

Confidence level used: 0.95

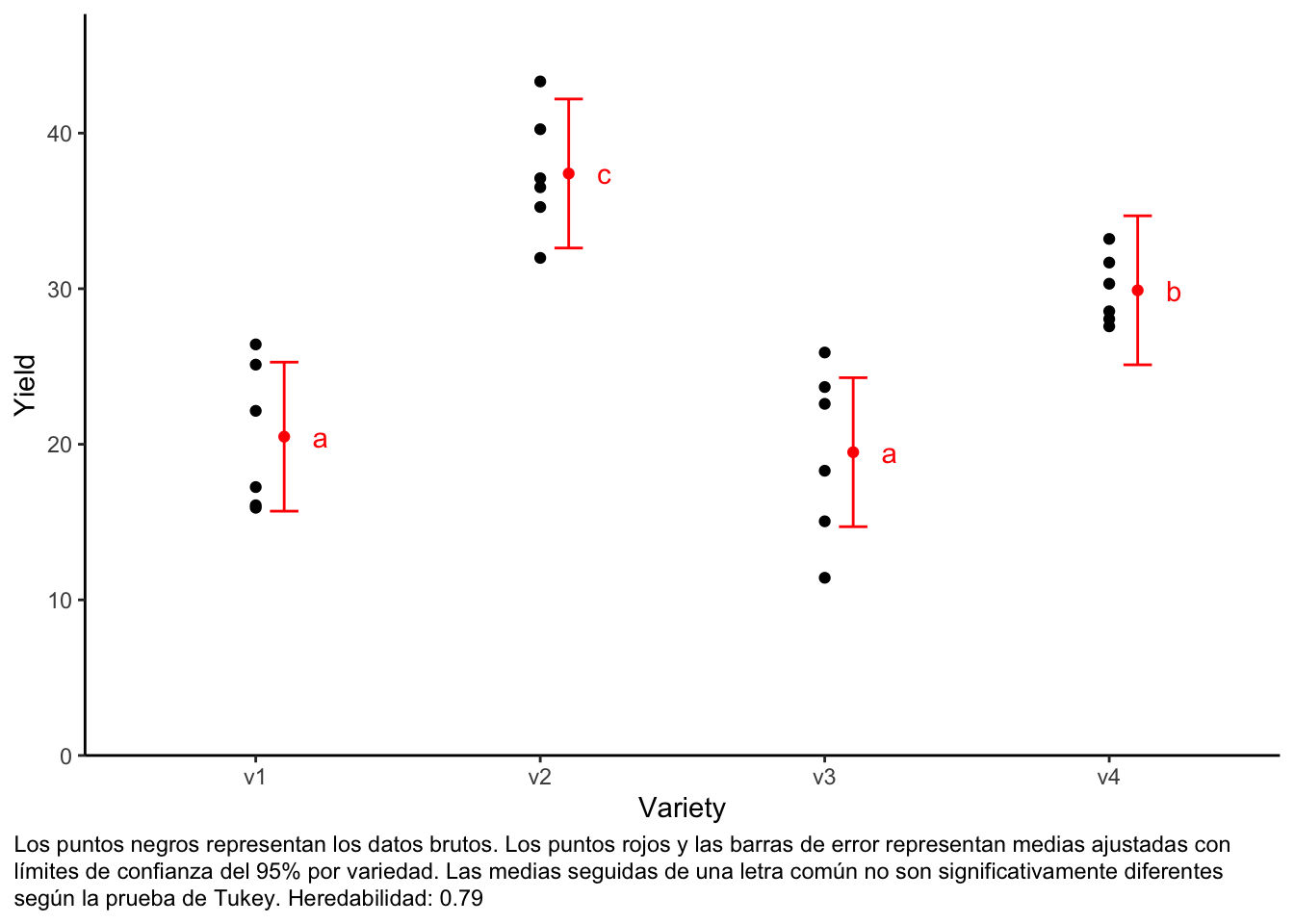

Adición de Heredabilidad y BLUEs al Gráfico

Si deseas agregar la heredabilidad y los BLUEs al gráfico, puedes hacerlo de la siguiente manera:

# Calcular heredabilidad y obtener BLUEs
H2 <- round(H2, 2)

# Calcular los BLUEs y las letras de Tukey
BLUEs <- emmeans(mod_fixed, ~ variety) %>%
  cld(adjust = "Tukey", Letters = letters) %>%
  as.data.frame()

Note: adjust = "tukey" was changed to "sidak"
because "tukey" is only appropriate for one set of pairwise comparisons

# Añadir heredabilidad como un texto en el gráfico
my_caption <- paste("Los puntos negros representan los datos brutos. Los puntos rojos y las barras de error representan medias ajustadas con límites de confianza del 95% por variedad. Las medias seguidas de una letra común no son significativamente diferentes según la prueba de Tukey.\nHeredabilidad: ", H2)

# Crear el gráfico
ggplot() +
  aes(x = variety) +
  # black dots representing the raw data
  geom_point(
    data = dat,
    aes(y = yield)
  ) +
  # red dots representing the adjusted means
  geom_point(
    data = BLUEs,
    aes(y = emmean),
    color = "red",
    position = position_nudge(x = 0.1)
  ) +
  # red error bars representing the confidence limits of the adjusted means
  geom_errorbar(
    data = BLUEs,
    aes(ymin = lower.CL, ymax = upper.CL),
    color = "red",
    width = 0.1,
    position = position_nudge(x = 0.1)
  ) +
  # red letters
  geom_text(
    data = BLUEs,
    aes(y = emmean, label = str_trim(.group)),
    color = "red",
    position = position_nudge(x = 0.2),
    hjust = 0
  ) +
  scale_x_discrete(
    name = "Variety"
  ) +
  scale_y_continuous(
    name = "Yield",
    limits = c(0, NA),
    expand = expansion(mult = c(0, 0.1))
  ) +
  theme_classic() +
  labs(caption = my_caption) +
  theme(plot.caption = element_textbox_simple(margin = margin(t = 5)),
        plot.caption.position = "plot")

Este código te permite visualizar las medias ajustadas junto con la heredabilidad calculada y los BLUEs.
